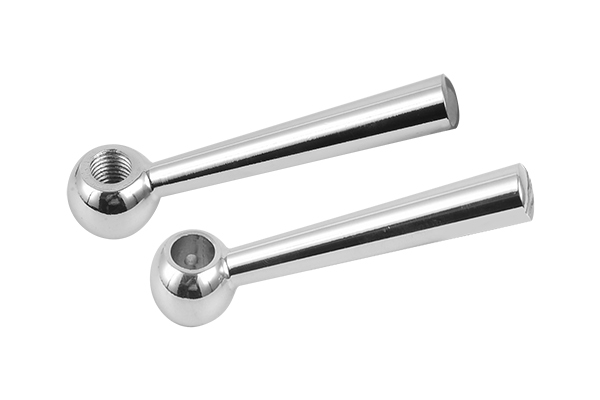

錐柱手柄
【產品型號】HY8310.7
【執行標準】JB/T 7270.7-2014
【產品材質】鋼
【表面處理】噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

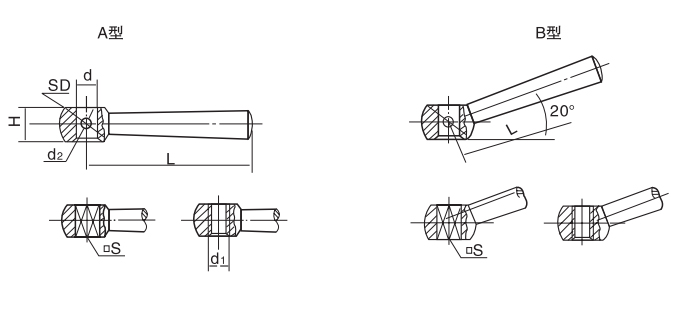

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||||
| 圓孔 | 螺紋 | 方孔 | L | H | d | d? | d? | S | SD |
| HY8310.7\5x40 | HY8310.7\M5x40 | 40 | 9 | 5 | M5 | 2 | - | 12 | |
| HY8310.7\6x50 | HY8310.7\M6x50 | HY8310.7\5x5x50 | 50 | 10 | 6 | M6 | 2 | 5 | 14 |
| HY8310.7\8x63 | HY8310.7\M8x63 | HY8310.7\5.5x5.5x63 | 63 | 11 | 8 | M8 | 3 | 5.5 | 16 |
| HY8310.7\10x80 | HY8310.7\M10x80 | HY8310.7\7x7x80 | 80 | 14 | 10 | M10 | 3 | 7 | 20 |
| HY8310.7\12x100 | HY8310.7\M12x100 | HY8310.7\8x8x100 | 100 | 18 | 12 | M12 | 4 | 8 | 25 |
| HY8310.7\16x125 | HY8310.7\M16x125 | HY8310.7\10x10x125 | 125 | 22 | 16 | M16 | 5 | 10 | 32 |
| HY8310.7\20x160 | HY8310.7\M20x160 | HY8310.7\13x13x160 | 160 | 28 | 20 | M20 | 6 | 13 | 40 |
| HY8310.7\25x200 | HY8310.7\M24x200 | HY8310.7\18x18x200 | 120 | 36 | 25 | M24 | 8 | 18 | 50 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄 | 鋼 | 噴砂或鍍亮鉻 |
抱歉，該型號暫無3D模型！
