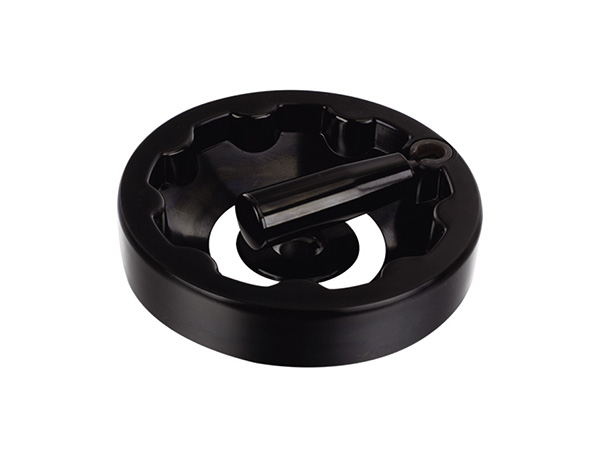

【產品名稱】 內波紋手輪
【產品型號】 HY8313.7 【執行標準】 JB\T 7273.7 【產品材質】 膠木 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

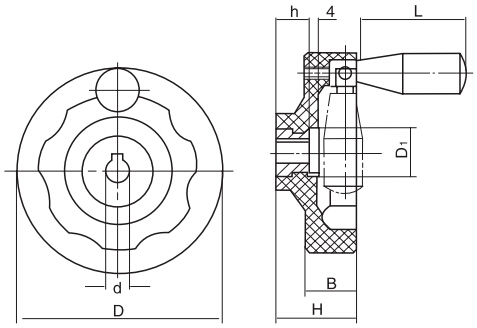

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 增強尼龍 | D | D? | H | B | L | d | h |
| HY8313.7\12x100 | 100 | 21 | 41 | 26 | 50 | 12 | 18 |
| HY8313.7\12x125 | 125 | 21 | 44 | 30 | 63 | 12 | 18 |
| HY8313.7\16x160 | 160 | 23 | 54 | 32 | 80 | 16 | 20 |
| HY8313.7\18x200 | 200 | 26 | 56 | 34 | 80 | 18 | 25 |
| HY8313.7\22(25)x250 | 250 | 31 | 68 | 36 | 100 | 22（25） | 30 |
裝配類型：鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
