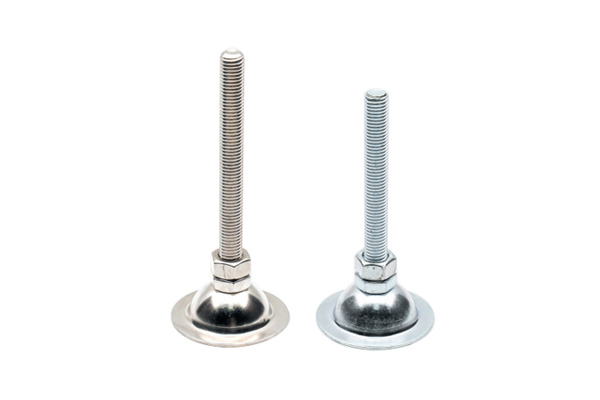

平底標準型墊腳
【產品型號】HY8334.13
【產品材質】Q235/SUS304
【表面處理】鍍鋅/電解拋光
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數(shù)尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | ||||||||
| D | M | A | L | L1 | L2 | E | B | t | ||
| HY8334.13 HY8334.13S | 38 | 10 | 80 | 99.5 | 7 | 8 | 12.5 | 17 | 1.6 | 4 |
| 100 | 119.5 | |||||||||
| 60 | 12 | 128 | 8 | 10 | 20 | 19 | 2 | 4.5 | ||
| 120 | 148 | |||||||||
| 75 | 16 | 100 | 132 | 10 | 13 | 22 | 24 | 5.5 | ||
| 120 | 152 | |||||||||
| 150 | 182 | |||||||||
| 20 | 120 | 155 | 13 | 16 | 30 | 6.8 | ||||
| 150 | 185 | |||||||||
| 200 | 235 | |||||||||
訂貨示例：Type \ D – M x A
例如鋼制：HY8334.13\60-M12x80
例如不銹鋼制：HY8334.13S\60-M12x80
技術信息
| 型號 | 材料 | 表面處理 | ||
| 螺桿 | 底座 | 螺桿 | 底座 | |
| Y8334.13 | Q235 | Q235 | 鍍鋅 | 鍍鋅 |
| Y8334.13S | SUS304 | SUS304 | 本色 | 電解拋光 |
抱歉，該型號暫無3D模型！
